锤子手机做工大揭秘【2】

　　拆下电池之后，我们就能够非常清晰的看到锤子手机整个机身内部的大致结构，右边的主板呈长条形，上下还有两部分压在主板之上，这时候我们还不能直接拆下主板，并且主板上还有两个螺丝将其固定在中框上。

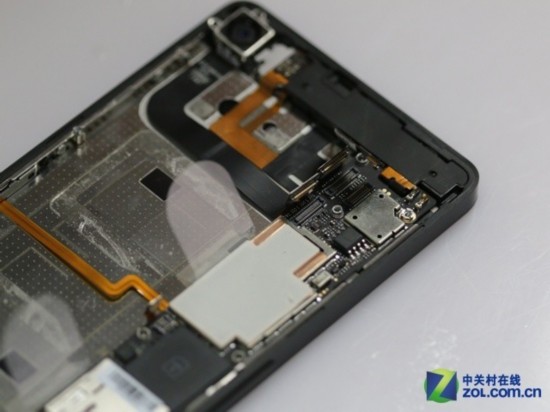

　　拆下电池后即可看到大致结构

　　拆下塑料板颗拧下3颗螺丝

　　其实在主摄像头的金属框架上还有一枚螺丝这时候才能看见，并且在进行下一步之间千万检查一下主板上的排线都是否拆下了，毕竟排线那样的粗线非常容易折断。

　　前面板的各种孔位

　　震动单元和光线+距离感应器

　　左侧是主摄像头有测试前置摄像头

　　想要拆解顶部部分，需要覆盖在上面的塑料片取下来，之后我们就能看到三颗螺丝，拆掉顶部的塑料框我们就能看到前置摄像头、光线+距离感应器等原件，整个设计还是非常巧妙的，并且固定的也很稳当，从这里我们还能看到圆形的震动单元。

　　主板上大部分芯片都有金属屏蔽罩保护

　　之后我们就可以小心的拆下主板了，因为主板最下方有一根射频线所以也要格外小心。我们可以看到锤子手机这块主板采用了长条形的设计，双面结构，集成度还是非常高的。

　　MBG965H芯片和海力士的2GB RAM

　　OPA2604AU运放芯片

　　由于大多数的芯片都用屏蔽罩焊死在主板上，我们能够看到的芯片并不多，比如这块非常显眼的由ARM Holdings生产的MBG965H芯片，还有海力士(SKhynix)的2GB RAM芯片，还有在发布会上老罗提到的OPA2604AU运放芯片，虽然这些芯片没有屏蔽罩但也都有散热贴片或者散热硅脂等粘住。
