从无到有再到超越 聊聊手机镜头那些事【3】

　　●“背照式”和“堆栈式”

　　“背照式”镜头、“堆栈式”镜头，相信大家也已经是在一些手机卖点的宣传中有所耳闻了，但这两种镜头的工作原理是什么？我相信，一定也会有很多朋友在心里犯嘀咕。

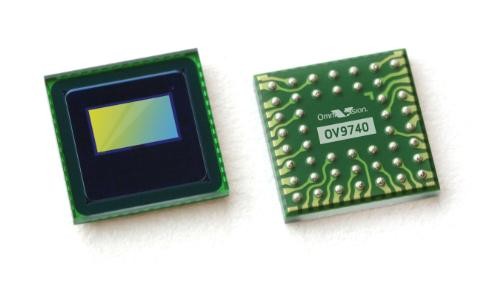

CMOS传感器

　　其实，从严格的说法来看背照式、堆栈式并不是在说手机镜头的一个整体，而仅仅是说这款手机在镜头方面所采用的何种CMOS传感器。

　　CMOS传感器和CCD传感器，是两种常见的感光元件，而之所以众多手机厂商选择前者，是结合了成本、功耗、体积、画质等方面因素，进行综合考虑之后所确定。而背照式、堆栈式则是隶属于CMOS传感器下的两种最常见的感光元件。我们先从背照式CMOS传感器聊起。

　　说到背照式，大家不禁会问那它有没有一个叫正照式和它相对呢？你还别说，还真有，不过名字的话叫做“表面照射式”。不过这表面照射的技术已经是比较“落伍”的了，所以我们还是主要来说说这个背照式。

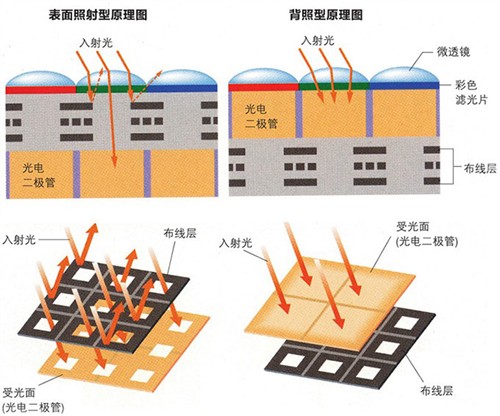

背照式CMOS传感器解析

　　我们从上面的图片中看以看出，背照式CMOS传感器是把之前表面照射型摄像头传感器的光电二极管和布线层进行对调，让光线首先进入到感光电二极管，增大感光量，减少光线损失。另外，还对暗光拍摄成像方面有着非常不错的提升。像苹果的iPhone4/4S、索尼LT26i、小米2S等，也都是使用了这类背照式CMOS传感器。

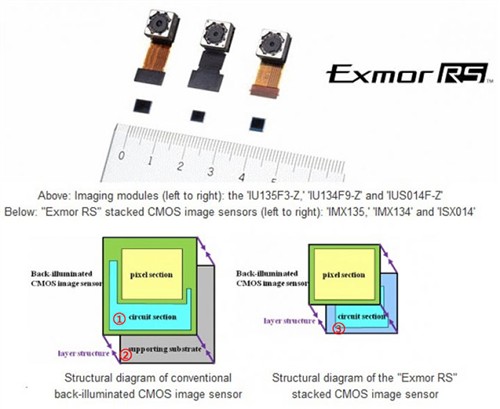

　　堆栈式CMOS传感器，不知道大家头一次听说它是在什么时候，在我自己的印象中应该是在12年的12月OPPO Find 5发布时了解到的。堆栈式CMOS传感器，其实可以把它看做是背照式CMOS传感器进化版，从目前的智能手机市场来看，很多手机厂商都愿意在自家的旗舰手机上搭载该传感器。而这种堆栈式CMOS传感器，它们所拥有着一个共同的名字，索尼。也就是说，索尼拥有着它全部的专利技术。

　　堆栈式CMOS传感器，简单说，堆栈式CMOS传感器是由背照式CMOS传感器发展而来，新传感器将原本需紧靠感光组件的电路部份置于感光组件的下方，使得设备内部拥有更多的空间。在实现功能多样化的同时，还做到了小型化。本质上讲，堆栈式CMOS是源于背照式CMOS，而高于背照式CMOS。另外，这种传感器可以使用高曝光的条件下拍摄在夜晚或黑暗的房间，通过适当的信号处理技术，获得较为良好的降噪效果。

　　●另辟蹊径，独特的HTC路线

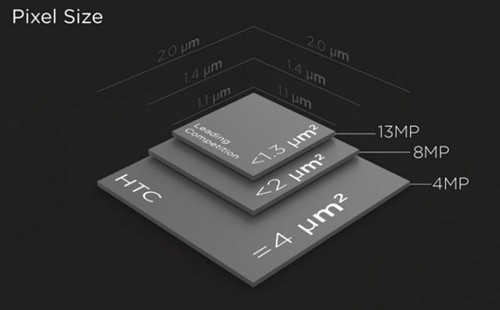

　　而在手机镜头发展演进的道路上，总有一个“特立独行”的小伙伴，它就是HTC。在各大手机厂商拼命地提升手机镜头像素的时候，HTC却是“反其道而行之”，在手机镜头上做起了“减法”。我相信，下面的这张图大家一定不会太陌生。

　　没错，除了在感光元器件上动脑筋外，还可以跳出这个框框来，HTC在去年的旗舰机型HTC One的镜头单位感光面积上进行改进，以此来达到提升画质的效果。

　　目前标准像素尺寸为1.1微米，而主流智能手机配备的1300万像素摄像头多采用1.12微米的感光像素，UltraPixel的像素面积是普通手机3倍以上。虽然说像素面积在放大后，总像素有所下降，但由于像素面积大且几乎每个像素都能充分利用，HTC One在拍照能力方面不仅没有减弱，反而有所增强。我想，能够让HTC One在去年热卖的原因，UltraPixel技术也是功不可没的。
