拆卸底部PCB主板

　　机身上半部分分析完毕后，继续拆底部PCB主板，首先拆掉所有螺丝。然后用镊子取下金属挡板，用绝缘撬棒撬开底部PCB主板上的连接排线，然后可以使用镊子夹起底部PCB主板。在底部PCB的下面，隐藏着振动器，它通过触点与PCB相连，从实际的震动体验来看，该振动器应该是转子振动器。

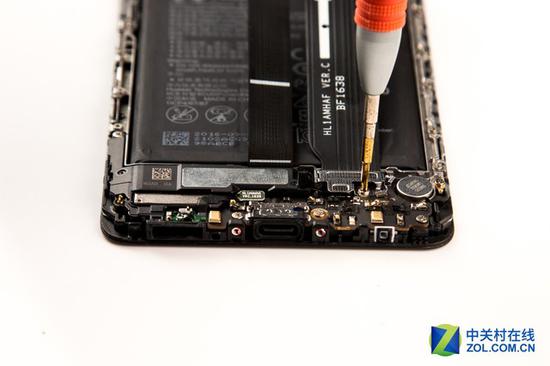

　　拆卸底部PCB主板螺丝

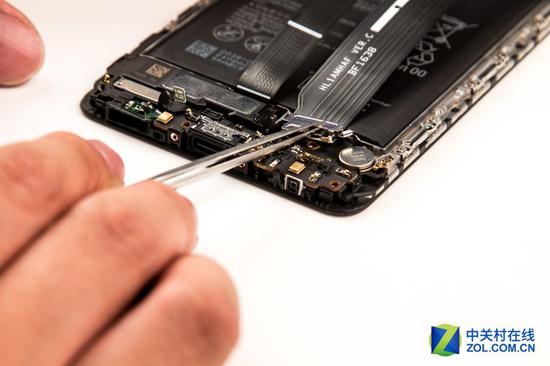

　　拆下金属挡板

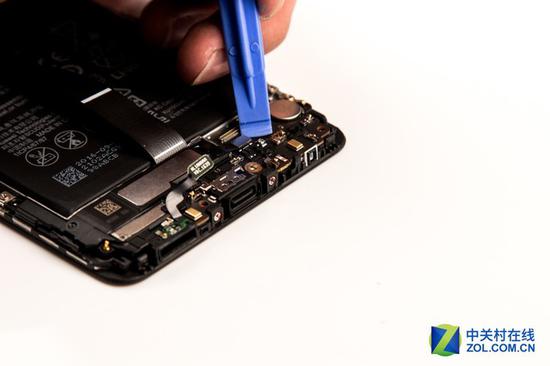

　　撬开排线

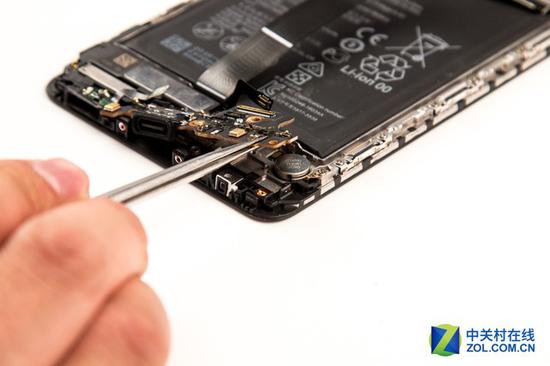

　　拆下底部PCB主板

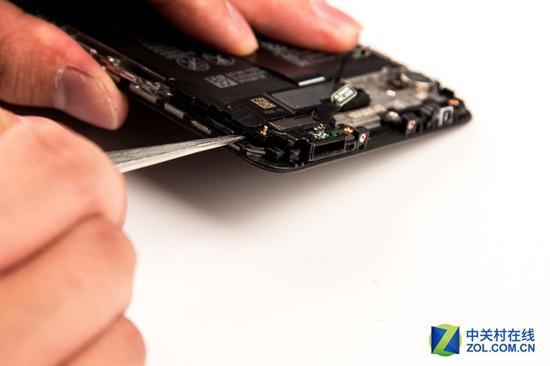

　　撬下扬声器

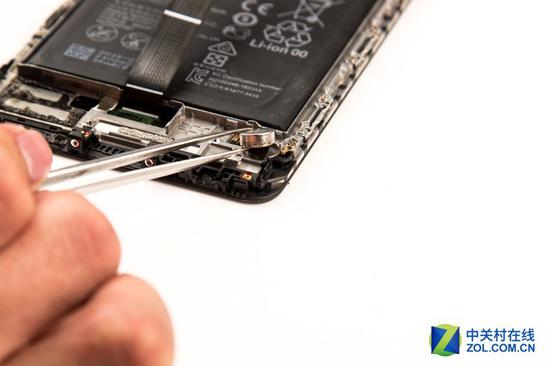

　　取下震动器

　　随后拆卸扬声器，在这个过程中，在使用撬棒尝试发现，扬声器固定很结实，除了卡扣，猜测底部可能有双面胶贴合，果断使用金属镊子进行拆卸。底部PCB主板部分集成扬声器、麦克风、USB接口、信号天线等部分。
