介绍主板：麒麟960

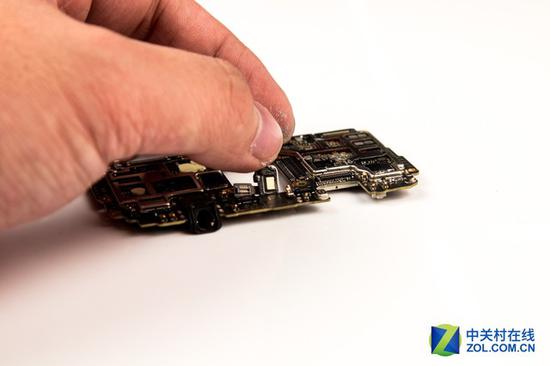

　　主板是整个手机的根本所在，负责着整个手机的运转。华为Mate 9的主板设计简洁，主板上主要芯片均有金属屏蔽罩包裹，这样做的原因一方面起到保护作用，另一方面通过导热硅脂连接能起到散热作用。

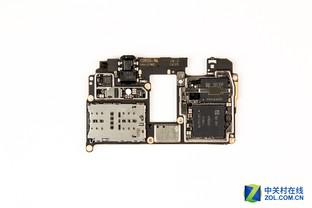

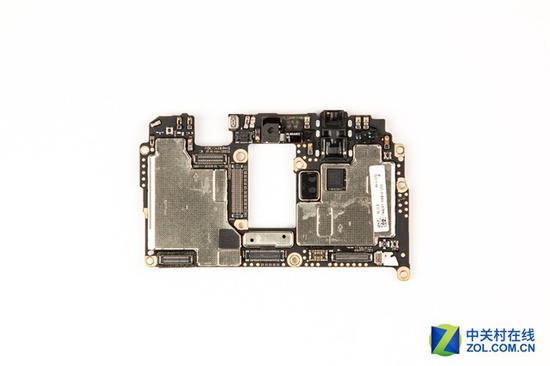

　　主板正面

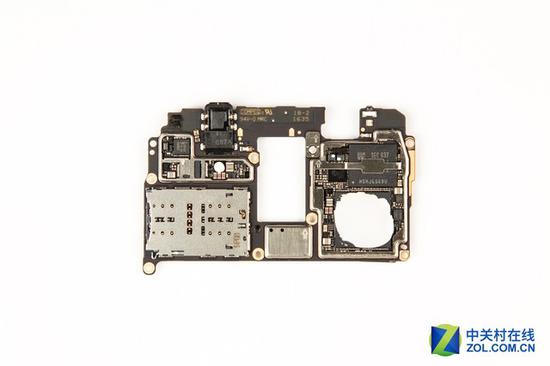

　　华为Mate 9的主板在摄像头开孔的两侧可以分为2大部分。可以认为处理器部分和基带部分。左半部分正面为主板的供电部分，左半部分背面为处理器和闪存部分。右半部分正面为功放部分，右半部分背面为卡槽、射频部分。

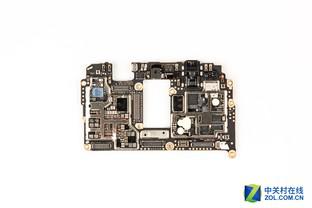

　　主板背面

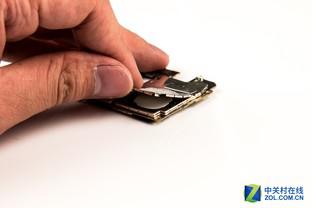

　　为了让手机更好的工作，在CPU上加入了散热硅脂进行散热。华为Mate 9采用的处理器是麒麟960，4*A73+4*A53的八核架构，Mali G71八核GPU处理器，相比上一代图形处理器性能提升180%，结合UFS2.1高速闪存，配备4GB/6GB大运存，运行速度极其流畅。

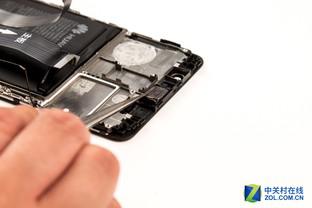

　　拆下听筒等小部件

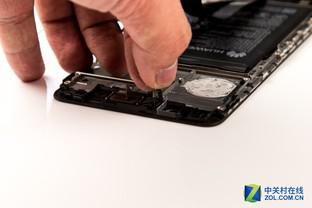

　　继续拆下顶部麦克风、距离/光线传感器、听筒。

　　值得称赞的是，华为Mate 9采用铝合金防滚架。防滚架起源于赛车领域，是指在赛车内部通过特制的钢管组件搭建成一辆车的形状，在赛车突然遭受外力冲击时，内部的框架能够承受更大的冲击，从而保护赛车手的生命安全。

　　华为Mate 9采用铝合金防滚架，手机市场并不多见的设计

　　最早将防滚架设计引入消费电子领域的是高端商务笔记本电脑。这一结构设计上的创举，使笔记本更有效地抵抗外力，从而减少意外跌落和震荡对笔记本的损伤，保护数据安全。因此防滚架成为众多高端商务笔记本的重要标志。

　　在智能手机上用金属防滚架，虽然防滚架确能够让产品强度提升，但是因为增加了成本、制造工艺难度，同样使用防滚架也会让产品重量与厚度的很难控制在让人舒适的范围内等原因，使得大多数的厂商都不会采用防滚架的设计，而华为做到这一点，实属不易。
